Le plan focal, en photographie, n’est ni une formule d’optique abstraite ni un synonyme de focale: c’est le plan géométrique où l’objectif forme une image nette quand la mise au point est correcte. Le comprendre, c’est arrêter de confondre une surface (un plan) avec une distance (la distance focale), et relier enfin la netteté à des éléments concrets: le capteur ou la pellicule, la distance de mise au point choisie, et les effets visibles comme la profondeur de champ ou les erreurs de front focus et back focus. Repère pratique: si l’image est nette « au bon endroit », c’est que l’image du sujet tombe sur le plan du capteur; si elle est nette « ailleurs », l’image se forme devant ou derrière ce plan, et le plan de netteté se déplace dans la scène.
- Le plan focal (côté image) correspond au plan du capteur ou de la pellicule sur lequel l’objectif doit former l’image nette.
- Le plan focal est un plan perpendiculaire à l’axe optique; s’il ne l’est plus, on parle de bascule (décentrement de l’objectif) et la netteté « s’incline ».
- La focale (distance focale) est une distance en millimètres (ex: 24 mm, 50 mm, 70-200 mm) qui change le cadrage et la perspective, pas l’emplacement du capteur.
- La mise au point consiste à faire coïncider le plan image net avec le plan focal; sinon apparaissent flou, front focus ou back focus.
- Tirage mécanique et monture conditionnent la capacité d’un objectif à faire la mise au point correctement sur le capteur.

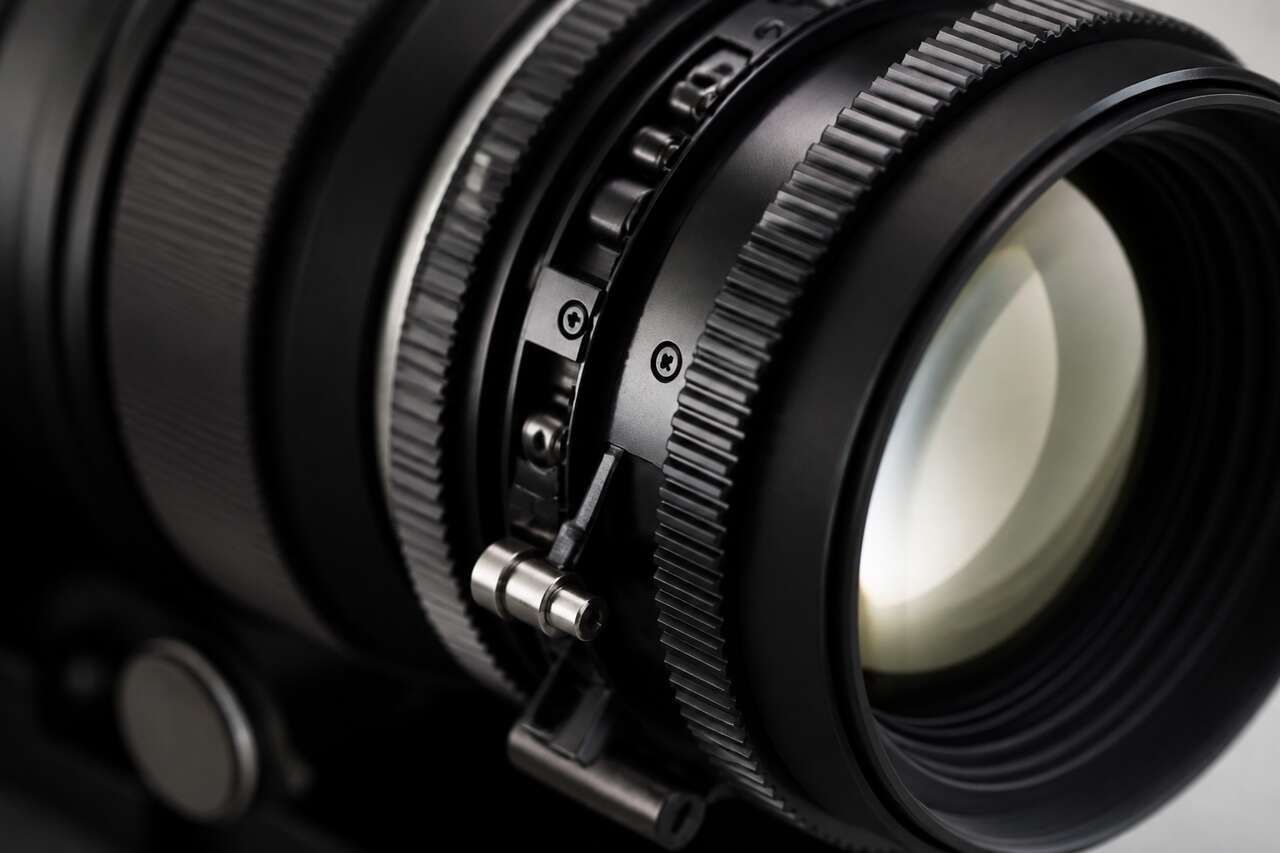

Plan focal : définition en photographie
En photographie, le plan focal désigne le plan perpendiculaire à l’axe optique de l’objectif sur lequel se forme l’image nette du sujet. Dit autrement: c’est la « feuille invisible » où l’objectif doit projeter une image parfaitement définie pour que le capteur (ou la pellicule) enregistre des détails fins.
Cette définition a une conséquence immédiate: le plan focal est inséparable de la notion de plan de netteté. Quand vous faites la mise au point sur un visage, vous cherchez à placer l’image de ce visage sur le plan focal; tout ce qui est à une autre distance dans la scène se projette légèrement avant ou après ce plan, et devient plus ou moins flou selon la profondeur de champ.
Point de vocabulaire utile: on rencontre aussi l’expression plan image pour parler du plan où se forme l’image dans l’appareil, par opposition au plan objet qui se situe côté scène (côté sujet). En pratique photographique, quand on dit « plan focal », on parle presque toujours du plan pertinent pour l’enregistrement: celui qui doit coïncider avec la surface sensible.
Enfin, ne mélangez pas plan focal et focale. La focale, ou distance focale, est une distance (en millimètres) caractéristique de l’objectif; le plan focal est un plan lié à la netteté. Cette distinction devient évidente dès qu’on localise le plan focal dans le boîtier et qu’on le relie au capteur.
Passons donc au point le plus concret: où se trouve le plan focal : capteur, pellicule et plan de netteté.

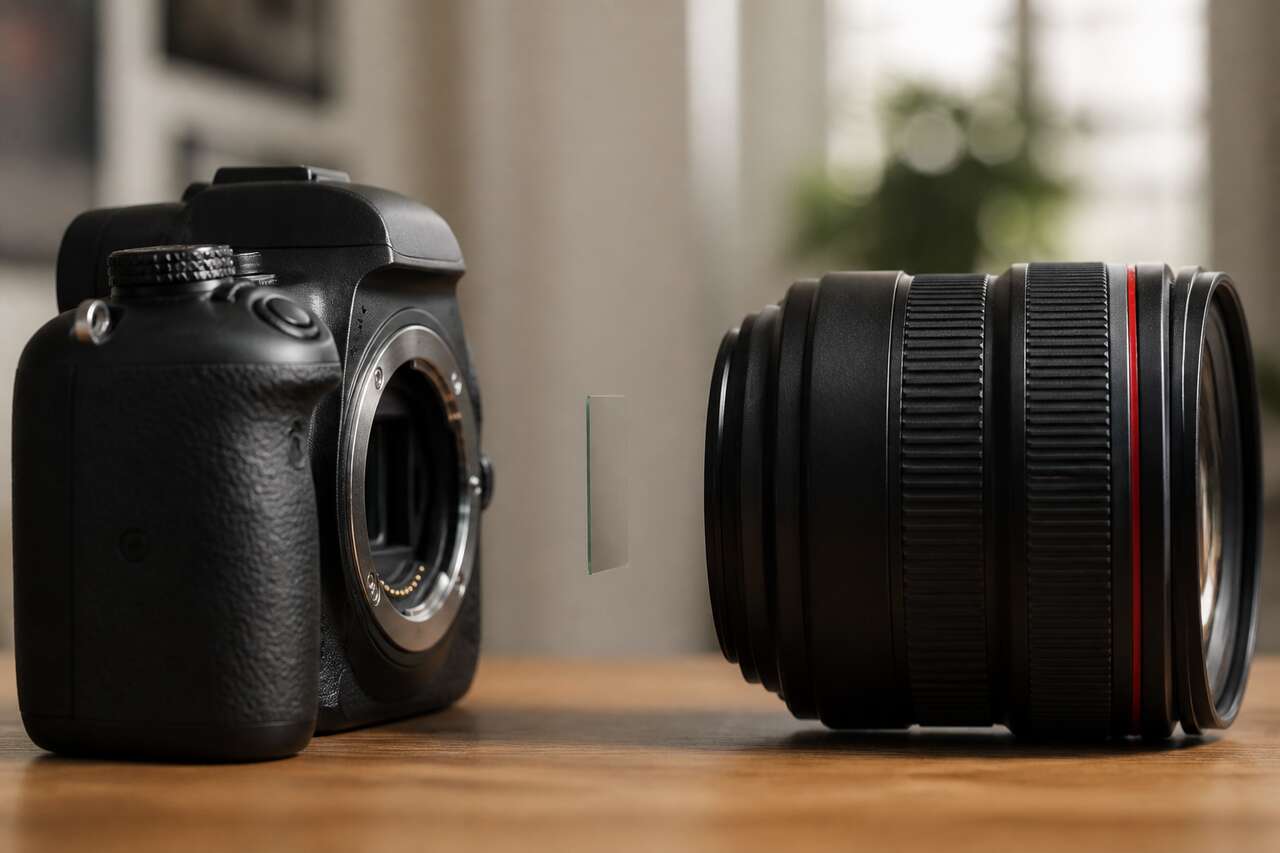

Où se trouve le plan focal : capteur, pellicule et plan de netteté
Dans un appareil photo, le plan focal (au sens photographique) se situe au niveau du capteur en numérique, ou au niveau de la pellicule en argentique. C’est le plan physique où l’image doit être formée avec précision. Sur beaucoup de boîtiers, un repère « plan focal » (souvent un symbole) indique la position exacte du plan du capteur pour mesurer correctement une distance de mise au point ou placer un accessoire.
Du point de vue géométrique, le plan focal image est un plan perpendiculaire à l’axe optique et passant par le foyer image. Ce rappel d’optique n’est pas là pour faire savant: il explique pourquoi, dans une configuration standard, la netteté « se pose » sur une surface plane parallèle au capteur. Si l’axe optique n’est plus perpendiculaire au plan focal, on parle de bascule, décrite comme un décentrement de l’objectif: la zone de netteté peut alors sembler s’incliner dans l’image, ce qui est recherché en photographie à bascule/décentrement, et redouté quand cela vient d’un défaut d’alignement.
Concrètement, imaginez trois plans qui se répondent:
- plan objet: un plan dans la scène (par exemple une façade) que vous souhaitez net;
- plan image: le plan où l’objectif forme l’image (dans le boîtier);
- plan focal au sens pratique: le plan du capteur ou de la pellicule, là où l’image doit tomber net.
Quand tout est correctement réglé, le plan image net coïncide avec le plan du capteur: la netteté est maximale et le pouvoir séparateur du système (objectif + capteur) peut s’exprimer. Quand ce n’est pas le cas, vous pouvez avoir un fichier « propre » en apparence mais moins détaillé, surtout en fort grossissement ou sur des capteurs denses.
Cette localisation rend la suite logique: si le plan focal est le plan du capteur, alors la mise au point est précisément l’action qui amène l’image nette sur ce plan.
Voyons maintenant quel est son rôle dans la mise au point et la netteté.
Quel est son rôle dans la mise au point et la netteté
Faire la mise au point, c’est ajuster la position des groupes optiques de l’objectif pour que l’image du sujet, à une distance de mise au point donnée, se forme exactement sur le plan focal (donc sur le capteur ou la pellicule). Si l’image se forme légèrement devant le capteur, le capteur enregistre un flou; si elle se forme derrière, même résultat: le plan de netteté n’est pas là où vous le vouliez.
Ce mécanisme explique pourquoi la netteté n’est pas binaire mais progressive. La profondeur de champ correspond à une zone de distances dans la scène où le flou reste suffisamment faible pour paraître net. Elle ne « déplace » pas le plan focal: elle tolère simplement un écart autour de la coïncidence parfaite entre plan image net et plan du capteur.
Deux conséquences pratiques se lisent directement sur les images:
- à grande ouverture, la profondeur de champ diminue, et le plan de netteté devient très critique: une erreur minime de mise au point se voit;
- à petite ouverture, la profondeur de champ augmente, et de petites erreurs peuvent passer inaperçues, sans pour autant maximiser le pouvoir séparateur si la mise au point est réellement décalée.
La mise au point peut être manuelle ou assurée par autofocus. Dans les deux cas, l’objectif reste identique: faire coïncider l’image nette avec le plan focal. Les systèmes autofocus modernes s’appuient sur des mesures (par le capteur ou via un module dédié selon les architectures) pour décider où placer la mise au point; quand la décision ou l’exécution est décalée, on observe des erreurs typiques comme le front focus (netteté devant le sujet visé) ou le back focus (netteté derrière).
À ce stade, une confusion persiste souvent: on attribue au plan focal ce qui relève en réalité de la focale. Or, plan focal et focale ne répondent pas aux mêmes questions.
Place à: plan focal et focale : deux notions différentes.
Plan focal et focale : deux notions différentes
Le plan focal est un plan lié à la netteté sur le capteur; la focale, ou distance focale, est une distance caractéristique d’un objectif, mesurée en millimètres et indiquée sur le fût (exemples: 24 mm, 50 mm, 24-70 mm, 70-200 mm, 200 mm, 18 mm). La focale conditionne d’abord l’angle de champ et la taille apparente des sujets dans l’image, donc le cadrage.
Exemples concrets: une focale courte comme 18 mm offre un angle de champ large et permet d’inclure une grande portion de scène; une focale longue comme 200 mm resserre le cadre, les sujets paraissent plus proches et occupent davantage de place dans l’image. La focale influe aussi sur le rendu de la perspective et la compression des plans: les grand-angle tendent à accentuer la perception des distances, tandis que les téléobjectifs tendent à comprimer les plans.
On peut illustrer ce lien focale-réglages avec des données de prise de vue typiques où des focales longues s’accompagnent souvent d’ouvertures fermées et de sensibilités élevées selon les conditions:
| focale | ouverture | vitesse | iso |
|---|---|---|---|
| 280 mm | f/13 | 1/250 s | 2000 iso |
| 230 mm | f/32 | 1/160 s | 4000 iso |
| 180 mm | f/13 | 1/320 s | 1600 iso |
Autre source de confusion: la focale n’est pas la longueur physique de l’objectif. Dans le cas d’un objectif très basique à une seule lentille, la focale correspond à la distance entre la lentille et le capteur lorsque la mise au point donne une image nette. Mais avec les objectifs modernes, la lumière traverse de nombreuses lentilles: la focale n’a donc pas de rapport direct avec la longueur de l’objectif. Un exemple parlant: un objectif de 600 mm peut mesurer moins de 300 mm de long, donc moins de la moitié de « 600 ».
-
Sony SEL200600G – 200-600 mm F5.6-6.3 G télézoom pour plein format et APS-C (grande portée, monture E, idéal pour le sport et la faune, compatible avec la série A7, ZV-E10, A6400, A6700)Image époustouflante et haute résolution sur l’ensemble de l’image. Moteur Direct Drive SSM pour une mise au point rapide, précise et silencieuse. Zoom interne précis et fiable. Premier super téléobjectif de 600mm en monture E extensible à 1200mm via téléconvertisseur compatible avec les séries A9, A7, A6500, A6400 et A5100 Format:35 mm plein format -
Sony RX10 V | Appareil Photo avec Zoom Haute Performance (24–600 mm)Qualite d'image a couper le souffle : Capteur cmos exmor rs empilé de type 1.0 d'une résolution de 20, 1 mégapixels, et doté de la technologie de rétroéclairage pour atteindre une large couverture de sensibilités UN SEUL APPAREIL. TOUTES LES DISTANCES FOCALES. Photographiez la faune, les oiseaux, les paysages et les sujets éloignés avec le RX10 V et son objectif zoom ZEISS 24–600 mm F2,4-4,0 intégré. Couvrez tout, des paysages en grand angle aux scènes d’action en super-téléobjectif, sans changer d’objectif, ce qui vous offre la liberté et le rapport qualité-prix de plusieurs objectifs dans un seul appareil photo. AUTOFOCUS ANIMAUX, OISEAUX, INSECTES, AVIONS La toute dernière unité de traitement IA de Sony reconnaît et suit avec précision les oiseaux, les animaux, les insectes, les avions, les véhicules et les personnes, vous aidant ainsi à maintenir une mise au point précise même lorsque les sujets se déplacent de manière imprévisible dans le cadre. LÉGER. RAPIDE. PRÊT À L’EMPLOI. Le RX10 V permet de réaliser des rafales sans interruption d’affichage jusqu’à 30 images par seconde avec suivi AF/AE, ce qui facilite le suivi de la faune imprévisible et des sujets en mouvement. Profitez de la portée du téléobjectif sans le poids, tandis que la pile haute capacité NP-FZ100 offre l’autonomie nécessaire pour de longues aventures photographiques consacrées à la faune, à l’aviation et aux voyages. DES PERFORMANCES OPTIMALES À 600 mm Capturez des images très détaillées avec une excellente qualité d’image et un magnifique bokeh d’arrière-plan sur toute la plage focale. Que ce soit pour photographier la faune, l’aviation ou des sujets proches, le CX64130 offre un autofocus rapide, une prise de vue ultrarapide et des performances fiables, même à la focale maximale. -
Objectif NIKKOR Z 180-600mm f/5.6-6.3 VR pour Hybride NikonLARGE PLAGE DE FOCALES 180-600 MM STABILISATION VR AVEC GAIN DE 5,5 VITESSES VIDÉOS NETTES MÊME À DISTANCE, Avec sa portée de téléobjectif, sa mise au point silencieuse et la suppression du focus-breathing, cet objectif est idéal pour réaliser des vidéos en haute résolution avec des arrière-plans magnifiquement compressés. PROTECTION CONTRE LA POUSSIÈRE ET L’INTRUSION D’EAU compatibles TÉLÉCONVERTISSEURS Z
Enfin, retenez la différence d’usage: changer la focale (sur un zoom ou en changeant d’objectif) modifie le cadrage et le rendu; changer la mise au point déplace le plan de netteté dans la scène pour que l’image se forme sur le plan focal du capteur. Pour clarifier définitivement les mots, il faut distinguer ce que l’optique appelle « plan focal image » et « plan focal objet ».
Transition vers: plan focal image et plan focal objet : vocabulaire et différences.
Plan focal image et plan focal objet : vocabulaire et différences
En optique, on distingue deux plans focaux, chacun perpendiculaire à l’axe optique:
- le plan focal image: plan perpendiculaire à l’axe optique et passant par le foyer image;
- le plan focal objet: plan perpendiculaire à l’axe optique et passant par le foyer objet.
Ces définitions sont exactes et utiles pour décrire un système optique. Mais en photographie « de terrain », ce qui vous intéresse au quotidien, c’est surtout le plan image au sens pratique: l’endroit où doit se trouver l’image nette, donc le plan du capteur ou de la pellicule. C’est pourquoi, dans le langage courant des photographes, « plan focal » renvoie presque toujours au plan focal côté image, celui qui conditionne directement la netteté enregistrée.
Cette précision aide à dissiper une confusion fréquente avec les « plans focaux » évoqués en cours d’optique: on peut très bien comprendre et maîtriser la mise au point sans manipuler les foyers objet et image à chaque prise de vue. En revanche, savoir que le plan focal est un plan et qu’il doit rester orthogonal à l’axe optique éclaire des phénomènes très concrets:
- pourquoi un boîtier ou une monture mal alignés peuvent donner une netteté inégale dans l’image;
- pourquoi la bascule (décentrement de l’objectif) change la géométrie du plan de netteté et peut « coucher » la zone nette;
- pourquoi un contrôle de netteté doit se faire en pensant « capteur » et pas seulement « distance focale ».
En résumé opérationnel: le photographe gagne à parler de plan focal comme d’un repère fixe dans l’appareil (capteur/pellicule), et de plan de netteté comme de la zone dans la scène qui devient nette quand l’objectif projette correctement l’image sur ce plan fixe.
Ce vocabulaire devient décisif dès qu’on aborde les contraintes mécaniques et les problèmes de focus: monture, tirage, adaptation d’objectifs, et calibration autofocus.
Transition vers: applications pratiques : réglages, compatibilités et problèmes de focus.
Applications pratiques : réglages, compatibilités et problèmes de focus
Le plan focal est fixe dans le boîtier, mais l’optique doit être à la bonne distance pour former l’image nette sur ce plan. C’est là qu’interviennent la monture et le tirage mécanique (la distance imposée entre la monture et le plan du capteur). Si le tirage n’est pas respecté lors de l’adaptation d’un objectif, la mise au point peut devenir impossible à l’infini, ou au contraire dépasser l’infini, parce que l’objectif ne peut plus amener l’image nette exactement sur le plan focal.
Dans la pratique, l’adaptation d’objectifs via une bague impose donc une exigence simple: reconstituer le bon tirage mécanique pour que la plage de mise au point de l’objectif corresponde au plan du capteur. Les écarts se traduisent par une mise au point « qui ne tombe jamais juste », même si la bague semble mécaniquement correcte.
-
FOTGA Bague d'adaptation pour Monture d'objectif M42 42 mm à vis sur Appareil Photo sans Miroir à Monture Z, Compatible avec Les appareils Photo sans Miroir Nikon Z50 Z30L'adaptateur d'objectif en métal massif permet à l'objectif M42 de 42 mm de s'adapter aux boîtiers d'appareil photo sans miroir Nikon Z, tels que Z5, Z6, Z7, Z6II, Z7II, Z8, Z9, Z30, Z50, Zf, ZFC... Prend en charge le mode AV/M. Il n'y a pas d'élément électronique dans l'adaptateur, l'ouverture et la mise au point doivent être contrôlées manuellement. Bien que l'objectif s'adapte physiquement, le diaphragme automatique, la mise au point automatique ou toute autre fonction ne fonctionnera pas correctement lors de l'utilisation de cet adaptateur. Ajustement précis et connexion solide : l'objectif n'a pas de jeu, d'espace ou de mouvement lorsqu'il est monté sur l'adaptateur et aucun ajustement n'est nécessaire pour s'adapter à votre objectif. Conçu pour atteindre une mise au point infinie tout en maintenant la bonne distance d'enregistrement nécessaire pour prendre en charge les objectifs CRC ou les objectifs avec éléments flottants. Dans ce cas, le mode d'arrêt doit être utilisé lors de la mesure car l'objectif n'a pas la possibilité de contrôler son ouverture par le boîtier de l'appareil photo. -
PHOLSY Bague d'adaptation Compatible avec objectifs Nikon Nikkor AI/F/AIS/AF/AF-I/AF-S Mount et Appareil Photo Sony E Mount, Adaptateurs et convertisseurs【Compatibilité】Adaptateur compatible avec objectif de Nikon Nikkor AI / F / AIS / AF / AF-I / AF-S; compatible avec appareil photo E de Sony, pour Sony a1, a9 II, a9, a7S III, a7S II, a7S, a7R V, a7R IV, a7R III, a7R II, a7R, a7C, a7 IV, a7 III, a7 II, a7, a6600, a6500, a6400, a6300, a6100, a6000, a5100, a5000, a3500, a3000, NEX-7, NEX-6, NEX-5T, NEX-5R, NEX-5N, NEX-5, NEX-F3, NEX-C3, NEX-3N, NEX-3, ILCE-QX1, ZV-E10 【Aucune perte de qualité d'image ou de vitesse】La mise au point à l'infini est autorisée. Il n'y a pas de contacts électroniques ni de verre à l'intérieur de cet adaptateur d'objectif, il faut donc régler manuellement tous les paramètres (pas d'autofocus) et il n'y a pas lieu de s'inquiéter de la dégradation de l'optique de vos objectifs. Les objectifs connectés conservent toute leur superbe qualité d'image, sans perte de luminosité, de contraste ou de vitesse 【Nouveau design extérieur, solide et durable】L'esthétique et le design extérieur rationalisé permettent de photographier confortablement dans toutes les directions. L'adaptateur, avec une conception de dent difficile à usiner, correspond à l'aspect agréable de vos appareils photo et objectifs. Construit en aluminium de qualité aéronautique et en alliage de magnésium, l'ADAPTATEUR DE MONTURE est solide et léger avec une finition durable, vraiment résistant et performant pour objectifs anciens 【Appariement précis】L'adaptateur de monture d'objectif pour Sony E est bien construit et réalise une connexion étanche à l'objectif et au boîtier de l'appareil photo, afin de préserver les performances des appareils photo et des objectifs de niveau professionnel. De plus, il s'adapte précisément à l'appareil photo et à l'objectif, ce qui est essentiel pour une performance méticuleuse. Se fixe et se détache du boîtier de l'appareil photo en douceur et proprement. Pas de fuite de lumière 【Design astucieux】Tres simple à monter et à démonter. Voyagez plus léger, utilisez un jeu d'objectifs avec deux boîtiers d'appareil photo. Le meilleur du nouveau et de l'ancien, utilisez des objectifs anciens avec votre appareil photo numérique.【Note】Vous devez régler dans le menu de l'appareil photo sur "Déclencher l'obturateur sans objectif monté" -
eMagTech Lot de 2 adaptateurs de monture d'objectif M42-AI compatibles avec Nikon F Mount Digital DSLR Camera Lens AdapterÉquipement applicable : l'objectif du système M42 est compatible avec le corps de l'appareil photo Nikon AI et les caméras cinématographiques. Modèles applicables : objectifs M42 et compatibles avec les appareils photo reflex numériques Nikon F-Mount Caractéristiques : contrôle manuel complet, mise au point manuelle, exposition manuelle, priorité à l'ouverture, pas en mesure de mettre au point dans/finity. Fonction : les objectifs M42 sans interrupteurs A-M peuvent également utiliser cette bague d'adaptation après le traitement du levier d'ouverture. La mise au point in/finity n'est pas possible. Généralement, un objectif de 50 mm se focalise à environ 2 m, et un téléobjectif se focalisera plus loin.
Côté autofocus et mise au point manuelle, le plan focal sert de juge de paix. En mise au point manuelle, un écran, une loupe, ou l’assistance de focus (selon les systèmes) vous aide à maximiser le contraste et les micro-détails: vous cherchez à placer l’image la plus définie sur le capteur. En autofocus, si vous constatez que la zone la plus nette est systématiquement devant le point visé, on parle de front focus; si elle est derrière, de back focus. Ces erreurs reviennent toujours à la même réalité: l’image nette ne coïncide pas avec le plan focal.
Pour vérifier proprement un problème de focus, privilégiez une méthode qui relie directement capteur, distance de mise au point et plan de netteté:
- choisissez un sujet riche en détails (texte, mire, texture) placé bien perpendiculaire à l’axe optique pour éviter les ambiguïtés;
- travaillez à une ouverture qui rende l’erreur visible (profondeur de champ réduite), sans tomber dans l’instabilité;
- contrôlez la netteté au grossissement sur l’image, en cherchant le point où le pouvoir séparateur semble maximal;
- comparez autofocus et mise au point manuelle: si la mise au point manuelle tombe juste et pas l’af, l’erreur est souvent dans la chaîne de mesure ou d’étalonnage.
Enfin, gardez une grille de lecture simple: si la netteté « flotte » alors que l’exposition est correcte, le problème peut venir d’un décalage de mise au point, d’un manque de stabilité, ou d’une limite de pouvoir séparateur. Mais si la netteté est cohérente et décalée (toujours devant ou toujours derrière), le diagnostic front/back focus est plus crédible, surtout à faible profondeur de champ.
FAQ
C’est quoi le plan focal ?
Le plan focal est le plan perpendiculaire à l’axe optique de l’objectif sur lequel doit se former l’image nette; en pratique, il correspond au plan du capteur ou de la pellicule.
Que signifie le terme « plan focal » en photographie ?
Il désigne le plan de référence de netteté côté image: la mise au point consiste à faire coïncider l’image formée par l’objectif avec ce plan pour obtenir une netteté maximale.
Qu’est-ce que le plan focal d’un appareil photo ?
C’est l’emplacement du plan du capteur (ou de la pellicule) dans le boîtier, perpendiculaire à l’axe optique, là où l’image doit être projetée net.
Qu’est-ce que la focale en photographie ?
La focale, ou distance focale, est une distance en millimètres propre à l’objectif (ex: 24 mm, 50 mm, 70-200 mm) qui détermine l’angle de champ, la taille apparente des sujets et le rendu de la perspective.
Quand vous rattachez le plan focal au capteur, la mise au point devient une opération simple à visualiser: amener l’image nette sur un plan fixe. Cette clarté évite les confusions avec la focale et aide à diagnostiquer rapidement les problèmes de compatibilité de monture, de tirage mécanique et de front/back focus, tout en reprenant le contrôle du plan de netteté et de la profondeur de champ.
